EN ISO 13849-1
A norma DIN EN ISO 13849-1, «Componentes de segurança dos sistemas de controlo», é uma das normas mais importantes em matéria de segurança funcional na engenharia mecânica. Pertence às normas do Tipo B1, em conformidade com a norma DIN EN ISO 12100, e define os requisitos para os componentes de segurança dos sistemas de controlo (SRP/CS – Safety Related Parts of Control Systems).
Objetivo e finalidade da norma
A norma descreve como os componentes de controlo relacionados com a segurança devem ser concebidos e avaliados, a fim de atingir um nível de segurança definido.
O foco está na determinação do Nível de Desempenho (PLr) exigido para cada função de segurança e na demonstração de que este nível é alcançado através de medidas adequadas.
Conteúdo da DIN EN ISO 13849-1
A norma combina requisitos baseados na arquitetura com parâmetros estatísticos e descreve um processo de avaliação estruturado:
- Determinação do Nível de Desempenho (PLr) necessário
utilizando um gráfico de risco com os parâmetros gravidade da lesão (S), frequência de exposição ao perigo (F) e possibilidade de evitar o perigo (P) - Conceção do sistema e seleção de componentes
tendo em conta as categorias de controlo, MTTFd (tempo médio até à falha perigosa), DCavg (cobertura de diagnóstico média) e CCF (falha por causa comum) - Validação da função de segurança
através de evidência técnica, ensaios e documentação
Edição atual e alterações
A edição revista DIN EN ISO 13849-1:2023-12 está em vigor desde dezembro de 2023, substituindo a edição anterior de 2016.
As principais alterações incluem:
- Terminologia mais clara e requisitos harmonizados
- Âmbito de aplicação alargado para tecnologias de controlo modernas
- Referências atualizadas a outras normas, por exemplo, sobre segurança funcional
- Integração da validação (anteriormente Parte 2) no corpo principal da norma
- Novos requisitos para a Especificação dos Requisitos de Segurança (SRS), software e CEM
Aplicação e Validade
A norma está harmonizada ao abrigo da Diretiva Máquinas e, no futuro, também ao abrigo do Regulamento Máquinas.
A sua aplicação dá origem à presunção de conformidade: o cumprimento é considerado como prova de que os requisitos essenciais de segurança foram cumpridos. A norma é referenciada por muitas normas do Tipo C e é relevante para uma vasta gama de tipos de máquinas.
Relevância na prática
A norma DIN EN ISO 13849-1 deve ser aplicada sempre que os sistemas de controlo de máquinas desempenhem funções relacionadas com a segurança – por exemplo, paragem de emergência, bloqueio de proteções, monitorização de portas de proteção, cortinas de luz ou controladores de segurança para robôs.
Apoia os fabricantes na avaliação sistemática e na implementação fiável de funções de segurança – desde a análise de riscos até à validação.
SISTEMA
Com esta ferramenta, os utilizadores podem modelar a estrutura dos componentes de controlo relacionados com a segurança com base na arquitetura especificada, permitindo o cálculo automático de valores de fiabilidade em diferentes níveis de detalhe, incluindo o Nível de Desempenho (PL) alcançado. O software SISTEMA está disponível em inglês e alemão.
O SISTEMA também pode ser descarregado gratuitamente aqui e distribuído a terceiros.

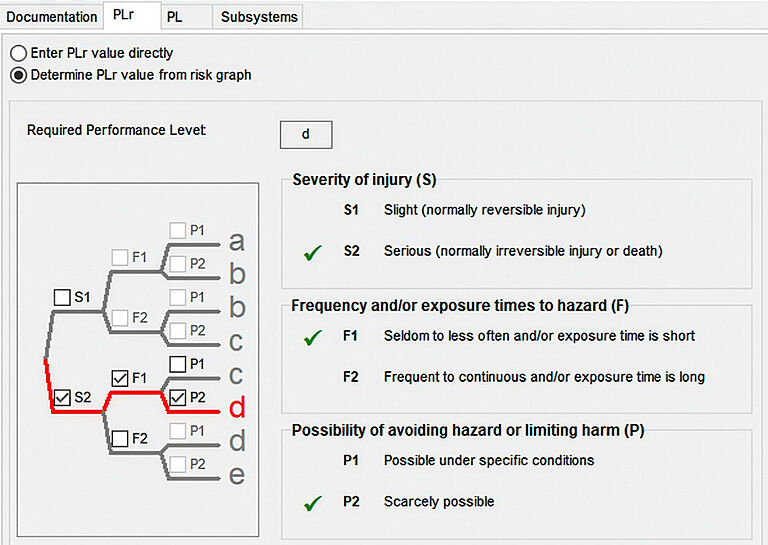

Os parâmetros relevantes – tais como os parâmetros de risco para determinar o Nível de Desempenho (PLr) exigido, a categoria, as medidas contra falhas devido a causas comuns (CCFs) em sistemas multicanal, a fiabilidade média dos componentes (MTTFd) e a cobertura média de diagnóstico (DCavg) de componentes e blocos – são introduzidos passo a passo em modelos. Assim que os dados necessários forem introduzidos no SISTEMA, os resultados são calculados e apresentados imediatamente.
Uma vantagem prática para os utilizadores é que qualquer alteração a um parâmetro é refletida instantaneamente no ecrã, incluindo o seu impacto em todo o sistema. O software assume a tarefa demorada de consultar valores em tabelas e realizar cálculos (por exemplo, calcular o MTTFd utilizando o «método da contagem de peças», simetrizar o MTTFd para cada canal, estimar o DCavg, calcular o PFH e o PL, etc.). Isto permite aos utilizadores variar os valores dos parâmetros e avaliar o impacto das alterações com o mínimo de esforço.
Os resultados finais são impressos num relatório.
